Беспроводная qi зарядка

Где зарядиться «по воздуху»?

Беспроводной способ подпитки аккумулятора получает все больше признания. В кинотеатрах, кафе, аэропортах появляются специальные подиумы для беспроводной зарядки. Благодаря единому стандарту на них можно подзарядить любые телефоны, поддерживающие Qi.

Производители элементов интерьера успешно инсталлируют зарядные станции в столы, кресла, настольные светильники. В новых моделях автомобилей инженеры предусмотрели специальные подиумы в приборной панели, на которых можно разместить смартфон для зарядки. Более того, теперь не нужно приобретать в машину зарядные устройства, работающие от прикуривателя, что избавляет пользователя от лишних проводов.

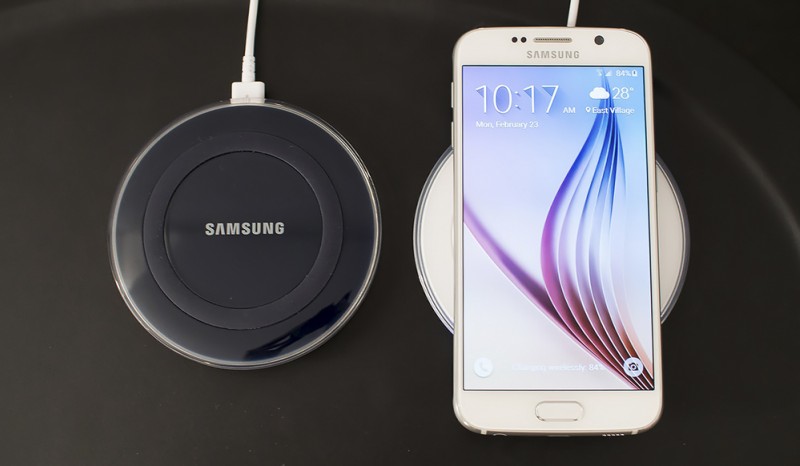

Что такое беспроводная зарядка

Из названия понятно, что это гаджет, позволяющий заряжать смартфон без использования проводов. Представляет собой небольшую подставку, подключённую к сети. Внутри располагается индукционная катушка, которая создаёт вокруг себя небольшое магнитное поле. Если в радиусе этого поля будет находиться смартфон, то он будет получать электричество в прямом смысле слова по воздуху. Но есть один нюанс — в смартфоне должна быть также встроена индукционная катушка. Она будет служить своего рода приёмником энергии от зарядного устройства.

Целью создания этого устройства было избавление современных смартфонов от разъёмов зарядника, а также позволить всем устройствам в доме заряжаться от одной платформы. Задумка удалась, но почему тогда мы не видим этой технологии в каждом доме и сами ею не пользуемся? Ответ прост — несмотря на все плюсы, это чудо-устройство имеет и минусы.

Qi – это просто выгодный маркетинг, не более!

Если трезво взглянуть на ситуацию, которая обстоит с беспроводными зарядками и уровнем развития данной технологии в 2018 году, начинаешь понимать — можно спокойно жить и без Qi.

Но даже если вы ни разу не пользовались Qi и не планируете, Apple уже содрала с вас денег «на перспективу».

Стоимость установленного в iPhone X, 8 Plus и iPhone 8 чипа, отвечающего за беспроводную зарядку, составляет 8,5 долларов. Чип маркируется как BCM59355A2IUB3G, и производит его компания Broadcom.

Учитывая, что себестоимость устройства после выхода на рынок в конечном счёте была поднята в три раза, за тот самый модуль вы платите около $25,5. Это при официальных ценах в США.

При покупке смартфона в России за беспроводную зарядку в базовом iPhone X переплата составит почти 2 000 рублей.

В случае с iPhone 8 и 8 Plus всё еще немного хуже. Подсчет очень грубый, но имеет много общего с реальностью.

А теперь скажите, сильно ли Apple заинтересована в поддержке унылой технологии Qi, если собственную зарядную станцию AirPower не может выпустить уже более полугода?

Думаю, ответ очевиден.

Пожалуй, вместо бесполезного Qi инженеры Apple лучше бы позаботились о другом. Например, подумали об аккумуляторе повышенной ёмкости и поддержке технологии быстрой зарядки. Заодно положили бы в комплект более мощный блок питания.

И тогда бы каждый владелец iPhone ранним утром снимал свой смартфон с зарядки и до поздней ночи даже не думал о необходимости подзарядить девайс ни проводным, ни беспроводным способом. Но это была бы «другая Apple». В погоне за капитализацией слоган компании “Think Different” приобретает немного другие краски.

iPhones.ru

История о том, как нам навязывают ненужные технологии.

Беспроводная Qi зарядка Q5

Вход: 5В 1,5А
Выход: 5В 1А

Бьюсь об заклад, именно эта модель Ци зарядки есть уже у многих. Девайс очень компактный, прочный и качественно собранный. Резиновое кольцо сверху предотвращает скольжение телефона. Хотя если вы являетесь обладателем смартфона с большой диагональю дисплея, то маленький размер зарядки становится уже минусом. При попытке повернуть экран в более удобное для себя положение довольно часто происходит разрыв сопряжения. Да, проблема не большая, но следует иметь её в виду, выбирая Qi зарядное устройство.

Динамика в данной версии также нет. Светодиод на передней панели двухцветный. Красный — в режиме ожидания, синий — когда сопряжение установлено. Площадь распознавания у зарядного устройства не так велика, как у других рассмотренных моделей. То есть нужно более тщательного следить за тем, как размещен телефон, иначе зарядка попросту не подключится.

Имейте в виду, что у Qi зарядок есть и ещё один общий нюанс. Если сместить смартфон немного от центра и он подключится, то заряд будет происходить с меньшей скоростью. Разместив неправильно, вы можете оставить его на полчаса и потом понять, что уровень батареи поднялся всего на 5% или около того. Так вот для модели Q5 эта проблема особо актуальна в силу малого размера.

Справедливости ради должен отметить, что если телефон положен правильно, то с производительностью у зарядки Q5 всё в порядке. Да, оно заняло последнее место по скорости, но мы ведь говорим о разнице всего в 2 минуты по отношению к лидеру на промежутке в 2,5 часа!

Время:

00:00:00 – 14%
00:15:00 – 23% (+09%)
00:30:00 – 34% (+11%)
00:45:00 – 43% (+09%)
01:00:00 – 53% (+10%)
01:15:00 – 63% (+10%)
01:30:00 – 71% (+09%)
01:45:00 – 77% (+08%)
02:00:00 – 85% (+08%)02:06:12 – 90% (лучший момент прекратить зарядку)
02:15:00 – 91% (+06%)
02:30:00 – 97% (+06%)02:37:29 – 100%

Наибольшая зафиксированная сила тока: 768mA

Качество сборки: ХорошееПроизводительность: Средняя (зависит от расположения телефона)Цена (на момент покупки): Отличная

В перспективе они крайне невыгодны малому бизнесу

Допустим, в недалёком будущем производители зарядок произведут революцию и выпустят Qi-зарядку с мощностью в 60 Ватт без недостатков.

Предположим, что вы — владелец уютного кафе и не отстаёте от технологических тенденций. Заботясь о посетителях, вы закупили сотню дорогостоящих зарядок и разместили по парочке у каждого столика.

Предположим, в самые «рыбные» дни в полностью заполненном кафе сидит около сотни человек. Каждый второй решил подзарядить смартфон. Люди в восторге, а вы покорно платите за три дополнительных киловатта потреблённой энергии.

Это лишь наглядный пример, который можно масштабировать до бесконечности.

Что нужно знать о мощности беспроводных зарядок

Беспроводные зарядки отличаются по входной и выходной мощности: обычно она варьируется от 5 до 20 Вт.

Её уровень указывают на корпусе устройства, на коробке, на официальном сайте производителя. Его также можно узнать из обзоров.

ZMI WTX10 Wireless Charger на 18 Вт / aliexpress.com

Некоторые компании вместо мощности в ваттах указывают напряжение в вольтах и силу тока в амперах. По их значениям также можно узнать, насколько быстро можно зарядить устройство.

Беспроводные зарядки могут поставляться без блока питания. Их входную мощность нужно знать, чтобы определить, какой подойдёт для их полноценной работы. Мощность стандартного блока питания iPhone — 5 Вт, iPad — 12 Вт, Galaxy S10 — 25 Вт.

Если входной мощности достаточно, устройство должно выдавать максимальную выходную. Зарядка ZMI WTX10 Wireless Charger выдаёт 18 Вт, двойной док Samsung EP-P5200 — 10 Вт, рекомендованная Belkin Boost Up Special Edition Apple зарядка Belkin Boost Up Special Edition — 7,5 Вт.

Belkin Boost Up Special Edition на 7,5 Вт / belkin.com

При этом нужно понимать, с какой мощностью беспроводной зарядки работает ваш смартфон. iPhone 8, 8 Plus и X на iOS 12 поддерживают 7,5 Вт, iPhone XS, XR и XS Max, Galaxy S10 — 10 Вт.

Чтобы определить примерную скорость зарядки в часах от 0 до 100%, ещё нужно знать ёмкость аккумулятора смартфона в ватт-часах и учитывать коэффициент полезного действия (КПД) беспроводной зарядки — обычно 75–90%.

Чтобы зарядить аккумулятор iPhone XS Max на 12,08 Вт∙ч с помощью ZMI WTX10 Wireless Charger, уйдёт не меньше 1⅓–1⅔ часа. При этом к сети её можно подключить стандартным блоком питания.

Стоит ли покупать беспроводную зарядку сегодня

Беспроводная зарядка станет хорошим подарком для коллеги или делового партнёра, она займёт достойное место на рабочем столе дома или в офисе.

Но до покупки беспроводной зарядки нужно обязательно взвесить её преимущества и недостатки.

Преимущества

• Можно просто положить смартфон на зарядное устройство, и он тут же начнёт восполнять энергию.
• Не нужно искать кабель с подходящим коннектором (Lightning, microUSB, USB-C).
• Уменьшается износ кабелей питания, портов и коннекторов.

Недостатки

• Беспроводная зарядка работает медленнее проводной из-за меньшего КПД.
• Зарядная станция редко идёт в комплекте, обычно её приходится докупать отдельно.
• Нельзя полноценно использовать смартфон во время зарядки.
• Если случайно сместить смартфон, лежащий на станции, зарядка может прекратиться.
• Толстые защитные чехлы и чехлы с металлическими частями могут мешать работе беспроводной зарядки.
• Беспроводную зарядку не всегда удобно брать с собой.

У беспроводной зарядки сегодня больше минусов, чем плюсов. Пока она находится на начальном этапе развития, поэтому нужно чётко понимать, где и когда её уместно использовать.

Беспроводное зарядное устройство удобно на рабочем столе. Можно поставить его на прикроватную тумбу и класть на него смартфон перед сном. Но совсем неудобно брать такую зарядку в путешествие и использовать на ходу.

С развитием стандартов Qi и AirFuel беспроводные зарядки будут использоваться повсеместно. Но для этого производителям предстоит расширить радиус действия, увеличить скорость зарядки и разобраться с остальными недостатками.

Условия проведения теста

Сразу должен сказать, что наша проверка не претендует на звание научной, однако призвана показать в цифрах, на сколько хорошо будет работать каждая из этих моделей.

Первое что было сделано — это замена USB-кабелей. Те, что идут в комплекте с Ци зарядками, как правило, отстой, и не могут поддерживать высокий ток (обычно их реальная пропускная мощность — 500 мА и ниже, что существенно уменьшает производительность любой беспроводной зарядки).

Для каждого теста телефон был разряжен до 14% (когда появляется всплывающее уведомление «подключите зарядное устройство»), после чего выключен и оставлен на 5 минут для остывания до комнатной температуры. После перезагрузки не было запущено ни одного приложения и включен режим «в самолёте». Во время зарядки экран включался каждые 15 минут для проверки прогресса, всё остальное время оставаясь погашенным. Чтобы свести к минимуму любые возможные помехи между зарядным устройством и телефоном также был снят чехол. Этим гарантировалось, что есть прямой контакт с зарядными устройством, а Qi-ресивер находится максимально близко к катушке.

Так как нашей целью являлась проверка самих Qi-устройств, был использован один и тот же сетевой USB адаптер на 2А. Да, на фото выше, вы видите, что каждое устройство подключено к отдельной вилке, на самом же деле такой кадр был сделан только для иллюстрации к статье. Адаптер на 2А также гарантировал, что сможет «прокормить» любую из моделей, независимо от того, требует ли она на входе 1,5А или 2А.

Как появилась беспроводная зарядка

В 1820 году Андре-Мари Ампер доказал André Marie Ampère , что электрический ток создаёт магнитное поле, а в 1831-м Майкл Фарадей открыл Faraday discovers electromagnetic induction, August 29, 1831 закон индукции, который стал основой работы современных беспроводных зарядок.

В 1888 году Генрих Герц подтвердил Heinrich Hertz Produces And Detects Radio Waves In 1888 существование электромагнитного поля. Его исследования помогли Николе Тесле впервые передать энергию на расстояние. Это случилось World’s Columbian Exposition in Chicago 1893 в 1893 году на всемирной выставке в Чикаго.

До конца XX века с передачей энергии на расстояние разными способами экспериментировали многие учёные. Исследования продолжаются до сих пор.

Процесс беспроводной зарядки / techarmor.com

Массовый интерес к беспроводной зарядке зародился только после бума мобильных устройств уже в XXI веке.

Сегодня этим вопросом занимаются организации Wireless Power Consortium и AirFuel Alliance.

Qi-зарядки жутко непрактичны

За возможность заряжать iPhone без проводов вы доставляете себе новые проблемы. Отныне вам нужна максимально горизонтальная поверхность. А если во время зарядки вам пришёл с десяток сообщений или настойчиво позвонила пара коллег, вернувшись к зарядному устройству, можете обнаружить, что iPhone съехал с платформы, так и не зарядившись.

Опять-таки, это придумано не мной. Об этом предупреждает сама Apple. Да и подобных пользовательских историй – масса.

Ах да, зарядку можно подключить к магнитному креплению. Конечно можно, но только не нужно забывать, что в iPhone есть несколько элементов, которые не слишком терпимы к постоянному намагничиванию. Например, компас и система оптической стабилизации камеры.

Как результат, в один прекрасный день GPS-позиционирование может “сойти с ума”, и любимый картографический сервис заведет вас в далёкую глушь. Но произойдет это, разумеется, не сразу.

Беспроводная зарядка своими руками

Если же изготовителем возможность беспроводной зарядки не была предусмотрена изначально, то при помощи специального адаптера можно восполнить этот пробел. В продаже есть специальные пленки с индукционной катушкой, которые выбираются в зависимости от модели смартфона. Они могут устанавливаться под его крышку. В этом случае подключение осуществляется через предусмотренные для этого контакты.

Также есть возможность расположить катушку между задней крышкой и чехлом, а специальный шлейф от нее устанавливается в разъем питания. Толщина такой пленки-приемника составляет около 2 мм, поэтому внешний гаджета практически не изменится.

По своей интенсивности электромагнитное излучение от зарядной станции ниже, если сравнивать с сотовым сигналом. По достижении 100% заряда АКБ контроллер питания отключает индукционное поле. Поэтому пользователям не стоит опасаться за свое здоровье —  никакого вреда такое зарядное устройство не причинит.

Итоги теста

Итак что же мы на самом деле получить в результате всего этого? Если говорить просто, то с точки зрения производительности любое зарядное устройство Qi, которое рассчитано на 1А силу тока на выходе, практически не будет отличаться от другого с такими же характеристиками. Если используется правильный адаптер и хороший USB кабель, то время заряда от 14% до 100% примерно составит два с половиной часа.

Мы разделили устройства по местам с 1-го по 5-е, но на самом деле разница во времени между всеми этими моделями Qi была всего лишь приблизительно 2 минуты. А лучшие 3 зарядных устройства все закончили в течение 32 секунд друг за другом. Это вполне наглядно демонстрирует, что для заряда совершенно не имеет никакого значения, какую модель вы используете и сколько она стоит.

Поэтому, на наш взгляд, вы сэкономите кучу денег, если не поведётесь на маркетинговые уловки дорогих зарядных устройств Qi. Наверняка вам попадались модели по $40 — $70. Это действительно забавно, т.к. никакими преимуществами производительности они не обладают. Просто убедитесь, что выбранное зарядное устройство обеспечивает 1A на выходе, так как это единственный действительно важный критерий.
Дорогие модели стоит покупать только в случае, если вам истерично нравится их дизайн, либо они предлагают существенное увеличение функциональности. В качестве примера укажу, что самым дорогим из рассмотренных нами было скошенное Qi зарядное устройство — улучшенное удобство пользования налицо.
