Продолжаем проверку работы машины.

Сбой длинны стежка.

На фото 19, показаны детали, механизма, управления длиной стежка.

1. Фиксатор, длины стежка.
2. Регулятор длины стежка.
3. Ручка закрепки.

Неисправность.

Бывает так, что винт 2 ослабляется. Выставляется регулятор просто:

1. Под лапку кладем лист бумаги.
2. Вынимаем верхнюю нить, из иглы.
3. Делаем 5 стежков. 5 проколов.
4. Измеряем линейкой, по центрам проколов, растояние. Предполжим 3 мм.
5. Ослабляем винт крепления, диска № 2.
6. Ставим диск 2, цифрой 3, напротив фиксатора длины стежка № 1.
7. Удерживая диск 2, одной рукой, второй, вкручиваем и затягиваем винт, через диск – регулятор.

Фото 19.

На фото 20, показаны детали, (механизм отрегулирован):

1. Кронштейн с направляющими, для сухарика.
2. Эксцентриковая втулка, на главном валу. Стрелка указывает на зажимной винт 2.
3. Тяга с вилкой. Вилка.
4. Картер с шестернями, горизонтального и вертикального вала.
5. Дышло или тяга с хомутом.
6. Технологическое отверстие, в корпусе, для смазки, вилки. И дышла.

Фото 20.

Вот порядок действий при выставке, эксцентриковой втулки:

1. Винт 2, вывернуть полностью.
2. Винт 1, его на фото не видно, но он вкручен в эксцентриковую втулку, ослабил.
3. Под лапку, положил лист бумаги.
4. Лапку опустил.
5. Регулятор длины, установить в положение ноль.
6. В отверстие винта 2, вставил отвёртку.
7. Вращая маховое колесо, придерживая отвертку, экцентриковая втулка, провернётся на оси главного вала, под тем углом, что нам нужен. Игла должна опускаться, в одну и ту же точку.
8. Винты № 1 и № 2, в крутить и зажать!

Винты зажал! Пробное шитьё, показало, что длина стежка регулируется. Строчка вперёд и назад получается. Длина стежка, на закрепке одинакова. Всё регулировка этого узла закончена.

На фото 21, показан вариант ремонта, ручки закрепки.

1. Место облома зачистить напильником. Этот кроштеин, изготовлен из чугуна – литьё.
2. Из дюралеаллюминия, гетинакса, оргстекла. Легко изготовить прямоугольную пластинку, 30 х 20 х 10 мм.
3. Сверлом 3,2 сверлим отверстия, одно в обломаном кронштейне, второе в нашем прямоугольнике.
4. Изготавливаем шпильку, длинной 40 мм с нарезаной резьбой М 4.
5. нарезаем резьбу метчиком М 4, в нашей заготовке и в обломаном кронштейне.
6. Разводим эпоксидную смолу, и по одной капле в каждое отверстие с резьбой.
7. Вворачиваем шпильку сначало в кронштейн, затем в наш прямоугольник.
8. 24 часа и можно пользоваться закрепкой.

Фото 21.

На фото 22, показан эскиз, эксцентриковой втулки. машины 22 класса.

Фото 22.

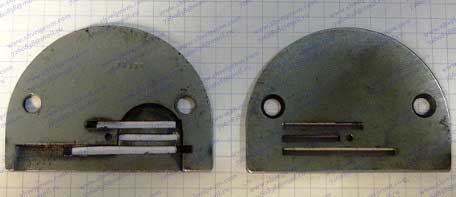

На фото 23, игольная пластина, машины 22 класса.

Фото 23.

На фото 24, регулятор длины стежка, он состоит из:

1. Зажимной винтик на основании.
2. Корпус основания.
3. Компенсационная пружинка.
4. Стержень – толкатель.
5. Ось, регулятора верхней нити.
6. Тарелочка.
7. Тарелочка.
8. Шайба с перемычкой.
9. Конусная пружина.
10. Регулировачная нажимная гайка.

Фото 24.

На фото 25, регулятор, натяжения верхней нити, в сборе.

Фото 25.

На фото 25-1, момент сброса нити с челнока. Образуется петля, которая собирается одеться на установочный палец.

Фото 25-1.



На фото 25-2, нить уже оделась на установочный палец.

Фото 25-2.



Причина :

слишком эластичная нить и отсутствие компенсационной пружинки. Либо её слабое натяжение!

На фото 26, подставка под катушки. Устанавливается на пром. стол. Размеры даны для изготовления и регулировке по высоте.

Фото 26.

На фото 27, регулировка узла лапки.

1. Давление лапки 1, на материал, регулируется винтом 4, путем деформации пружины 5.
2. Высота подъема лапки 1, над игольной пластиной, регулируется вертикальным перемещением пружинодержателя 6, после ослабления винта 3.
3. При опускании пружинодержателя 6, высота подъема лапки 1, увеличивается.
4. Положение рожков лапки 1, относительно линии движения иглы, регулируется поворотом стержня 2, после ослабления винта 3.

Фото 27.

Настройка машины закончена.

Смазка узлов.

На фото 28, показаны отверстия для ежедневной смазки маслом И-18 А или И-20 А. Смазка снаружи.

В отверстие под № 4 и 5, можно капать масло, только когда игла находится либо в нижней точке ноль, либо в верхней точке ноль! При других положениях масло попадёт в поддон машины!

—

—

Фото 28.

На фото 29. Показаны точки смазки, со стороны фронтальной части.

1. На ось, нитепритягивателя. Там отверстие для смазки.
2. На верхнюю ось, нитепритягивателя.
3. Сверху на стержень лапки,
4. На нижнюю втулку, сверху. На стержень лапки, но с поднятой лапкой.
5. На нижнюю и верхнюю втулки, стержня, игловодителя.

Фото 29.

На фото 30. Показаны точки смазки. Снизу платформы.

Фото 30.

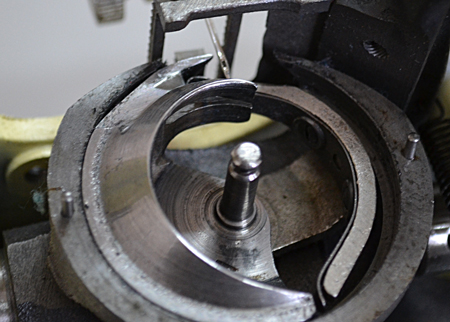

На фото 31. Показана точка смазки, челнока.

Эту точку, смазывать два раза в день утром перед началом работы и после работы. После смазки утром, прострочить на машине обрезки ткани, в течении 2 минут. Из челнока выйдут излишки масла. И прошиваемые изделия, не будут испачканы маслом.

Фото 31.
