Профилировка сканера. пакет xlprofiler, как повод узнать больше о своем сканере

Особенности

Сканер для фотопленки – это особая техника, созданная специально для работы с прозрачными носителями. Большинство современных моделей также могут работать с готовыми снимками, сохраняя высокую контрастность и яркость изображения. Торговые марки предлагают большое разнообразие сканеров, отличающихся по размерам, функциональным возможностям и прочим особенностям. Для привлечения клиентов передовые производители используют специальные разработки и технологии.

Несмотря на мультизадачность и многофункциональность современных моделей, их часто приобретают для домашнего пользования. Ознакомившись с инструкцией по эксплуатации, с техникой сможет разобраться любой желающий. Также сканеры для фотопленки обязательно используются в фотосалонах и копировальных центрах.

На сегодняшний день ассортимент таких приборов довольно широк и постоянно обновляется, практически все сканеры обладают высокой производительностью. При выборе следует ориентироваться на задачу, для которой выбирается оборудование, и технические характеристики, такие как размер сканируемых носителей, скорость работы, точность передачи оттенков и прочие параметры.

Слайд-сканер

Для сканирования пленок активно используют слайд-сканеры. Высокий уровень данного вида техники отметили как профессионалы, так и обычные пользователи. Главная особенность такого оборудования заключается в наличии специального датчика CCD. Он подходит для работы с плоскими и объемными материалами.

Еще стоит обозначить отменную оптическую плотность, необходимую для четкой оцифровки.

Также производители используют особое аппаратное программное обеспечение. Каждая торговая марка разрабатывает собственную платформу для выпускаемого оборудования. Софт не только сохраняет качество снимка, но и позволяет улучшить его яркость, контрастность и избавить от дефектов (мелкие царапины, потертости, частички пыли и прочее). Не обойтись и без специальной лампы, которая безопасна для пленки. Специальным ПО также оснащают машины планшетного типа.

1Схема подключения CH341 к ПЗУ типа 24C01

Микросхема CH341A поддерживает различные варианты конфигурации. Так, её можно конфигурировать аппаратно, с помощью перемычек, программно, управляя с компьютера, а также с помощью конфигурационной памяти, которая хранит настройки микросхемы. Именно этот способ конфигурирования мы и рассмотрим в статье.

Микросхема CH341A поддерживает конфигурационную память типа 24C01A и другие из того же семейства. Например, я буду использовать память 24C04N фирмы Atmel. ПЗУшки данной серии, в разных типах корпусов, имеют следующие выводы:

Назначение выводов микросхемы ПЗУ 24C01

Согласно техническому описанию CH341, подключение конфигурационной памяти осуществляется таким образом:

Схема подключения конфигурационного ПЗУ к CH341

Как видно, данное ПЗУ использует интерфейс I2C, для которого требуется всего два провода SCL (линия синхронизации) и SDA (линия данных). VCC микросхемы подключается к 3,3 В питания, а остальные выводы микросхемы – на землю.

Эффективность централизованного управления

В организации с любой инфраструктурой, неизменной или расширяющейся, эффективное управление ИТ-технологиями – ключевой фактор для сокращения совокупной стоимости владения. Передовые программные инструменты для централизованного управления сканерами Fujitsu предоставляют возможность системным администраторам повысить продуктивность и снизить затраты.

3Загрузка микросхемы CH341 из конфигурационной памяти

Теперь подключаем ПЗУ с записанными конфигурационными данными, к отладочной плате с микросхемой CH341, согласно приведённой выше схеме. Питание, естественно, пока должно быть отключено. (Не обращайте внимания, у меня на монтажке была собрана другая схема, ПЗУ находится на ближней стороне, и только оно относится к нашей теме).

Конфигурационное ПЗУ подключено к отладочной плате с микросхемой CH341

При подаче питания микросхема CH341 проверяет, не подключено ли к ней ПЗУ. Если ПЗУ подключено, то микросхема пытается прочитать конфигурационные данные и установить режим работы в соответствии с данными в ПЗУ. В зависимости от режима работы, микросхема CH341 определится в диспетчере устройств операционной системы либо как порт принтера, либо как COM-порт, либо как-то ещё. Например, в моём случае, в первый раз как преобразователь в параллельный интерфейс USB-EPP, а второй раз как стандартный порт принтера:

Кстати, в режиме принтера используются именно те конфигурационные данные с рисунка выше. Как видно, вендор 0x1A86 (ячейки 0x04 и 0x05 конфигурационного массива), идентификатор устройства 0x5501 (ячейки 0x06 и 0x07), ревизия 0x1234 (ячейки 0x08 и 0x09).

В приложении к статье несколько полезных файлов для скачивания:

• datasheet на CH341 и EEPROM 24C01, а также драйвер для CH341;
• программа WLPro (версия 2.20) для программатора SP200S.

Как сделать слайд-модуль для сканера

Когда я писал про самодельную сушилку для обуви, мне, понятное дело, захотелось выложить фотографию оного чуда. Но когда я заказал напечатать &quotвсе получившиеся&quot на пленке фотки, тупые операторы не поняли всю гениальность сего девайса и оставили его ненапечатанным. Второй раз к ним идти не ххотелось. Тогда я задумался на тему сделать слайд-модуль для моего сканера Umax Astra 4700. Ну не покупать же его за полтинник баков, в самом деле! Самый очевидный способ: положить пленку на стекло и посветить сверху лампой через белую бумагу для равномерности — ничего не дал. Не удалось подобрать нужную яркость и прочее.

Как вернуть жизнь плёнке с помощью цифрового фотоаппарата

Если вы задаётесь вопросом, как оцифровать нужную фотоплёнку в домашних условиях без сканера, используйте для этих целей цифровой фотоаппарат со сменным объективом. Главное, чтобы цифровой фотоаппарат обладал режимом макросъёмки, чтобы добиться лучшего разрешения кадра.

К сведению. Процесс оцифровки фотоплёнки с помощью цифрового фотоаппарата называется пересъёмка.

Суть пересъёмки состоит в том, чтобы сфотографировать плёнку на белом фоне и откорректировать полученное цифровое изображение, использовав специальные программы.

Для такой оцифровки многие модели фототехники сегодня продаются со специальной насадкой на объектив, которая уже имеет белый фон.

Если же в вашем фотоаппарате нет такой насадки, её можно сделать и самостоятельно, воспользовавшись подручными материалами. Для этого понадобится цилиндр с полостью внутри, который чуть больше диаметра объектива (например, цилиндрическая банка от корма для рыб, чая или другая). К цилиндру нужно с одной стороны прикрепить площадку (кусок плотного картона, пластика), предварительно вырезав на ней отверстие для кадра.

Другой стороной мы надеваем наш цилиндр на объектив фотоаппарата.

Фотоаппарат на штативе с самодельной насадкой необходимо поставить перед источником света.  Лучший вариант — это жидкокристаллический монитор компьютера или ноутбука. Белый фон создаётся открытием нового документа в Adobe Photoshop и развёртыванием его на весь экран.

ВАЖНО. Пересъёмку плёнки лучше проводить в полной темноте, выключив все дополнительные источники света, кроме основного — монитора.. Фотоплёнку необходимо установить на некотором расстоянии от монитора (до 15 см), чтобы не пошло волнообразное свечение от экрана, но при этом не ослабла яркость экрана

Далее выключаем свет и переснимаем плёнку на цифровой фотоаппарат

Фотоплёнку необходимо установить на некотором расстоянии от монитора (до 15 см), чтобы не пошло волнообразное свечение от экрана, но при этом не ослабла яркость экрана. Далее выключаем свет и переснимаем плёнку на цифровой фотоаппарат.

Лучшие сканеры по отзывам покупателей

Короче накопилась очень много.

Мой старенький сканер такой возможности не поддерживает. Взял на пробу сканер Mustek — BearPaw 2448TA Plus. При сканировании с разрешением 1200 dpi все нормально, но не устраивает скорость, на обработку 4 негативов уходит 10 мин не считая времени кадрирования. Тем более не устраивает качество и разрешение. При сканировании с большим разрешением появляются разные причуды, то черные фото, то белые, то одна из составляющих RGB. Причем закономерности (перезагрузки программ и драйверов, занятости памяти и т.д.) не прослеживается!

Может кто сталкивался с такой проблемой?

Готов купить новый сканер для сканирования негативов (можно только негативов — специализированный). Может кто работает по этому профилю в фото лабораториях.

В связи с материальным положением, просьба не предлагать фотосканеры дороже 300$.

Оцифровка фотоплёнки обычным сканером

Если у вас нет возможности приобрести специальный сканер для плёночных материалов, а дома стоит самый обычный и не многофункциональный, сканирование негативной и позитивной фотоплёнки можно осуществить и с помощью его.

Для этого необходимо взять лист белого картона А4 формата, одна сторона которого серебряная. Из него мы будем делать отражатель. Захватывая световое излучение, он поможет отразить свет на обратной стороне плёночного кадра. Сначала на картоне нужно нарисовать или напечатать такой шаблон.

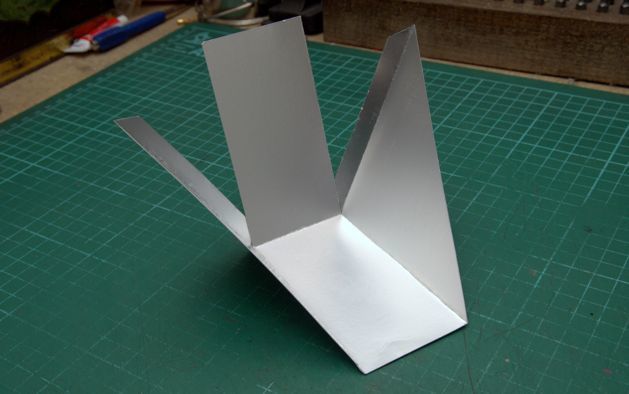

Далее, его необходимо вырезать и склеить серебряной стороной внутрь.

Склеенная конструкция должна иметь клиновидную форму с одной открытой стороной.

После того как отражатель высохнуть, начинаем его эксплуатировать. Для этого на стеклянную поверхность сканирующего устройства кладётся плёнка (или слайд). Сверху него ставится отражательная конструкция. Крышка сканера не закрывается.

Для того чтобы добиться равномерного освещения, положите между плёнкой и отражателем тонкую бумагу, которая поможет световому потоку не рассеиваться. После того как плёнка отсканирована, её нужно обработать в графическом редакторе. Об этом мы расскажем чуть ниже.

Оцифровка фотоплёнки сканером

Если вы решили, что оцифровка фотоплёнки в домашних условиях — это то, что вам необходимо, давайте познакомимся с наиболее распространёнными методами этого процесса. Для того чтобы оцифровать плёнку, можно воспользоваться специальным сканером. Они бывают нескольких видов:

• Планшетные сканеры с функцией сканирования фотоплёнки, которая зажимается в специальной рамке и кладётся на стекло сканирующего устройства. Встроенная лампа просвечивает кадр, и он преобразуется в цифровой вид. Однако, из-за того, что лампа просвечивает и стекло сканера, которое не рассеивает световые лучи, изображение получается не очень контрастным.
• Специализированные слайд-сканеры закрытого типа. Плёнка, крепко зажатая в рамку, вставляется в сам сканер, который напрямую её просвечивает. Некоторые сканеры даже оснащены антиньютоновскими стёклами.
• Псевдобарабанный сканер для оцифровки фотоплёнки, в котором она кладётся не прямо, а дугой. Подобный изгиб плёнки помогает преодолеть неравномерную резкость снимка и увеличить разрешающую способность.
• Барабанный сканер для фотоплёнки, в котором используются высокочувствительные фотоэлементы. Оригиналы закрепляются на внешнюю часть вращающегося цилиндра-барабана и просвечиваются изнутри. Сканирование на таком сканера отличается быстротой, резкостью кадра и его высокой цветонасыщенностью. Но высокая стоимость и массивная конструкция являются ощутимым препятствием для использования сканера в домашних условиях.

2Запись конфигурационных данных в ПЗУ 24C01

Но прежде чем подключать ПЗУ к микросхеме CH341, необходимо записать в него конфигурационные данные. Структура данных приводится в техническом описании (datasheet) для микросхемы CH341:

Структура конфигурационной памяти для CH341

Ячейка памяти, расположенная по адресу 0x02, с псевдонимом CFG, расписана отдельно:

Детальное описание ячейки CFG

Для того чтобы записать данные в EEPROM (название ПЗУ по-английски), нам понадобится программатор.

Можно воспользоваться другим способом записи ПЗУ, например, использовать в качестве программатора Arduino, благо он также имеет интерфейс I2C. Но это путь более длинный, ибо придётся подробно изучать документацию, циклограмму записи ПЗУ 24C01 и т.д.

Каждый программатор поддерживает свои типы микросхем, поэтому необходимо убедиться, что используемый вами программатор поддерживает именно серию ПЗУ 24C01. Программатор SP200S относится как раз к таким, его и будем использовать.

С помощью панели с нулевым усилением (ZIF-панели) или другим доступным способом подключаем ПЗУ к программатору:

Подключение ПЗУ 24C04 к программатору SP200S

Для данного программатора имеется софт, который позволяет редактировать данные, которые мы собираемся записать в ПЗУ. Называется Willar Programmer или WLPro. Запустим его и отредактируем конфигурационные данные. Зададим, к примеру, вот такой массив:

Содержимое конфигурационной памяти 24C04

Теперь запишем в ПЗУ эти конфигурационные данные. Для того чтобы понять, что здесь что, смотрим на рисунок выше, где приведена структура ячеек конфигурационной памяти. Как видите, мы заняли все 0x7F ячеек памяти, которые используются для конфигурирования микросхемы CH341.

Обратите внимание, что в логически объединённые группы ячеек (где данных больше 1-го байта), данные записываются как бы «задом наперёд». Например, идентификатор устройства PID, равный в данном случае 0x5501, записывается так: в ячейку 0x06 – 0x01, а в ячейку 0x07 – 0x55

Кстати, об идентификаторах. Стандартные идентификаторы PID для микросхемы CH341, присущие разным режимы её работы, такие:

Стандартные PID для микросхемы CH341

Если вы планируете использовать микросхему CH341 в роли порта принтера, то вам понадобится для того, чтобы корректно заполнить ячейки DID (0x07…0x20) конфигурационной памяти.

PaperStream IP (32-разрядная или 64-разрядная версия)

Драйвер PaperStream IP обеспечивает очистку изображений при сканировании счетов, удостоверений, квитанций, бланков и прочих бумажных документов. PaperStream IP автоматически улучшает качество изображения, удаляя ненужный фон и оптимизируя полученные изображения для оптического распознавания символов. Он работает быстро и прост в использовании. Наша последняя инновация, режим помощи при сканировании, позволяет пользователю визуально выбирать лучшее по качеству изображение из нескольких изображений сканируемой страницы, вместо изучения настроек драйвера. Если необходимо изменить настройки драйвера для сканирования редких или сложных документов, используя функцию предварительного просмотра, вы сможете увидеть свои корректировки в реальном времени, не теряя время на повторное сканирование. PaperStream IP работает с приложениями ISIS и TWAIN.

Для чего нужен?

Главное предназначение техники – оцифровка материала на прозрачных носителях. Это касается не только пленок, но и слайдов, и негативов. Снимки можно сохранить на компьютере, не боясь за целостность носителей. Со временем даже самая качественная пленка приходит в негодность, поэтому на сегодняшний день функция оцифровки пленок и снимков пользуется большим спросом.

Если на носителе имеются дефекты, от них избавляются при помощи оцифровки. Изображения, сохраненные на компьютере, можно отредактировать и распечатать на качественной и плотной бумаге. В виде цифрового кода снимки приобретают неограниченный срок годности. Теперь они не боятся выцветания, воды и другого негативного воздействия.

Профессиональные сканеры используют не только в фотоиндустрии. Без них не обходятся архитекторы, дизайнеры и даже медицинские сотрудники (оборудования необходимо, чтобы работать с рентгеновскими снимками).

Обзор лучших моделей

Рынок цифровой техники разнообразен и многогранен. Высокая конкуренция между производителями приводит к появлению многочисленных моделей. Оценив актуальные предложения, был составлен рейтинг самых популярных сканеров.

Продукция от торговой марки Epson

Perfection V370 Photo 85

Известный производитель предлагает клиентам удобный и многофункциональный сканер для работы с носителями формата А4. С его помощью можно сканировать не только фотопленку, но и снимки, печатные тексты и многое другое, включая 3D-объекты.

Модель рекомендуется для домашнего использования за счет встроенной функции обработки изображения.

Perfection V550 Photo

Еще один вариант от известного производителя. Техника демонстрирует замечательный результат, независимо от типа сканируемого материала (бумага или пленка). Производители оснастили модель возможностью оправки и размещения фотографий в сети, будь то веб-ресурс или облачные хранилища.

Устройство точно передает даже малейшие оттенки. Для устранения изъянов на оригинальном носителе используется технология Digital ICE.

Perfection V600 Photo

Удобный сканер, поддерживающий формат А4. Также технику можно использовать для малоформатных и среднеформатных прозрачных носителей. В качестве полезных встроенных функций производители предлагают выравнивание фона, восстановление оттенков и цветов, а также другую коррекцию. Аппарат подходит для работы с бумажными документами.

Perfection V700 Photo

Профессиональная модель с широким спектром использования, включающая работу со снимками, пленкой и текстами. Особенность сканера – система линз, называемая Dual Lens System. С его помощью оптическая плотность доходит до значения 4 DMax. Обработка изображения происходит за счет вшитого программного обеспечения Dust Removal и Digital ICE. Комплектация включают удобные приспособления, облегчающие сканирование пленочных материалов.

Бренд Hewlett Packard

Scanjet G4010

Данный производитель знаком всем потребителям, которые активно используют сканеры и МФУ. Сканер оснастили специальным модулем для работы с прозрачными материалами. Многозадачное устройство может оцифровывать различные материалы, начиная от малоформатных пленок и заканчивая обычной офисной документацией.

Производители улучшили качество полученного изображения за счет инновационных технологий, включая шестицветное сканирование.

Продукция компании Plustek

OpticFilm 8100

Профессиональная модель слайд-сканера с высоким качеством передачи изображения. Оптическая плотность – 3.6 D, что является высоким показателем. Основное предназначение оборудования – работа с прозрачными материалами малого формата. Компактные размеры позволяют удобно разместить технику даже в небольшой комнате, будь то рабочий кабинет или офис. В комплекте идет сумка-чехол для хранения и транспортировки оборудования.

OpticFilm 8200i SE

Этот вариант был разработан специально для профессионалов, работающих в сфере дизайна и фотосъемки. Во время сканирования происходит качественно устранение дефектов на оригинале. Полученное изображение получается четким и насыщенным. Оптическая система работает точно, убирая даже самую незаметную разницу контраста между границами.

OpticFilm 8200i Ai

Еще одна модель, по достоинству оцененная специалистами. Сканер получил хвалебные отзывы от покупателей, предъявляющих высокие требования к фотоувеличению, а также сканированию прозрачных носителей. Аппарат оснащен всеми современными функциями, которые могут понадобиться во время работы (сглаживание и выравнивание фона, высокая детализация, удаление эффекта «красных глаз» и многое другое).

Эффективность сканирования

Сканер fi-7160 имеет режим двустороннего сканирования со скоростью 120 изображений в минуту с разрешением 300 точек на дюйм в режимах: цветной, оттенки серого, монохромный. В сканер fi-7160 встроена система защиты документов, основанная на использовании акустических датчиков. Интеллектуальная ультразвуковая технология позволяет считывать все данные, автоматически очищая документы за один проход, что уменьшает количество операций повторного сканирования. Новая технология обработки, предотвращающая перекос, обеспечивает максимальную надежность подачи бумаги.

• Поддержка USB 3.0 обеспечивает прямую совместимость
• Непрерывное сканирование плотных и тисненых карточек толщиной до 1,4 мм
• Ультразвуковой датчик обнаружения двойной подачи исключает потерю изображений
• Сканируйте наклейки, квитанции и этикетки, не беспокоясь о риске множественной подачи
• Драйвер PaperStream IP поддерживает длинные документы до 5,6 м (18,3 футов)

Виды плёнки и их особенности

Прежде чем приступить к процессу оцифровки, необходимо выяснить, с каким видом плёнки вам придётся работать:

1. Позитивная плёнка или слайдовая. Изображение на ней будет передаваться в оригинальном цвете, попавшем в кадр. Другими словами, позитивная плёнка — это полноценный слайд, на которой мы уже видим конечное изображение.
2. Цветная негативная плёнка. Это наиболее распространённый вид плёнки. Изображение на ней получается в инвертированном виде, т. е. тени на плёнке становятся светлыми, а светлые участки затемнёнными.
3. Чёрно-белая плёнка или серебряная. Изображение на них монохромное и состоит из металлического серебра.

Обзор сканеров для пленки

Хотя, теоретически это, наверное, возможно. Попытка загнать драйвер сканера в режим сканирования пленки привела к тому, что он отклюкал лампу (это хорошо) и кричал, что ему не спозиционироваться (это плохо). Наверное, на родном слайд-модуле есть какая-то калибровочная шкала… Ну да хрен с ней. Поиск по инету дал описание констркуции из двух зеркал. Ее-то я и решил сделать. Но все оказалось несколько не так, как было описано. В общем, для прикола выкладываю, как было дело. Понадобится: — два зеркала примерно 60*60 мм (возможны отклонения в любую сторону, влияющие на результат); — коробка от 5-дюймового сидюка; — клей для пластиков и стекла (лучше цианакриловый — секундный); — ножовка по металлу, или лобзик, или нож, в общем, что-то, чем можно резать коробку от сидюка.

В идеале, еще понадобится кусок стекла, но если коробка не поцарапана, сойдет и так. Хотя качество будет, конечно, хуже.

Берем крышку от сидюка и отрезаем у нее два уголка (прямоугольные треугольники со сторонами примерно 3 см). Это будет мера 90 градусов, под которыми надо склеить зеркала. Приклеиваем к ним зеркала отражающей поверхностью внутрь, чтобы получился домик. Когда высохнет, ставим этот домик на то, что осталось от крышки (так, чтобы зеркала смотрели вниз) и приклеиваем за нижние ребра. Получится примерно такая конструкция. Я пытался ее сфотографировать уебкамерой с разных ракурсов, но все равно получилось не очень. (кликните для увеличения)

Как отсканировать фото?

Используя специальное оборудование, можно сканировать различные носители в домашних условиях. Это несложный процесс, однако он имеет некоторые особенности, с которыми следует ознакомиться. Для переноса изображения с бумаги на компьютер можно использовать программу Paint. Это встроенный ресурс, которым оснащены все версии операционных систем Windows.

Процесс выполняется следующим образом.

1. Запустите программу и зайдите в меню.
2. Выберите раздел под названием «Со сканера или камеры».
3. Перед вами откроется окно, в котором необходимо выбрать соответствующие параметры, в зависимости от носителя. Не забудьте отметить тип сканируемого изображения – цветное или черно-белое.
4. Подтвердите действие.
5. Полученное изображение можно сохранить в любом доступном формате.

Также для сканирования можно использовать ПО, идущее в комплекте с оборудованием. Программу устанавливают на ПК вместе с драйвером, необходимым для работы техники. Без него компьютер может попросту не видеть подключенную технику. Драйвер нужно периодически обновлять. Если диска нет в комплекте, скачать нужную программу можно на официальном сайте производителя. ПО находится в открытом доступе.

Скачивайте программу только с официального веб-ресурса. В противном случае вы подвергаете свой компьютер вирусным атакам и несанкционированному вмешательству. Программное обеспечение разработано специально под каждую операционную систему. Будьте внимательны при выборе необходимой версии.

Полный обзор популярного слайд-сканера для фотопленки – смотрите ниже.
